高功能中型控制器 AH500
高端产业机械与系统整合应用的智能解决方案
- 采用 32 位双核多任务运算处理器
- 最大 I/O 扩展点数：
- DIO 最大支持点数为 4,352
- AIO 最大支持通道数为 544
- RIO 最大支持能力为 125,440 个远程点 /3,920 个
- 远程通道
- 程序容量：最大 256k steps（1MB）
- 数据寄存器增加为：128k words
- 高速的程序处理能力：1k steps 只需 0.3ms
- CPU 模块内置全隔离 RS-232/422/485、Mini USB、Ethernet、SD Card 1.0 ( 兼容各类记忆卡 )
- 多元化模块选择，包含数字 I/O、模拟 I/O、温度、网络、运动控制模块等

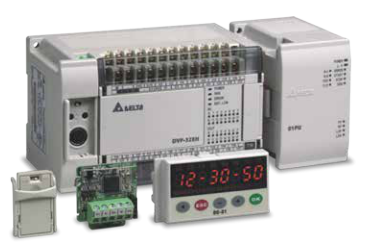

高效能型 DVP-EH3
最佳 OEM 监控方案
DVP-E 系列最高级主机，为适应更复杂的应用，程序及数据寄存器容量加大
- 高速脉冲输出：4 轴 200kHz（40 点以上T机种）
- 最高支持 4 组 200kHz 硬件高速计数
- 增加多种运动控制指令（遮蔽、对标、手摇轮、立即变速等），以达到高速精准定位控制功能有效应用在贴标机、包装机、印刷机等设备上
- 直线 / 圆弧插补运动控制功能
- 外部输入中断提升为 16 个中断输入
网络型进阶薄型主机 DVP-SE
业界最完整的通讯型主机：主机点数 8DI/4DO，内置Mini USB，Ethernet，2 组 RS-485 通讯端口
- 程序容量：16k steps / 数据寄存器：12k words
- 高于同级 PLC 处理速度，LD：0.64μs，MOV：2μs
- 内置 Ethernet 支持 MODBUS TCP 及 Ethernet/IP功能，同时支持市场二大通讯格
- IP Filter 功能，提供第一重防火墙，有效隔离在网络上的威胁
- 不使用电池，免维护（断电后，万年历可保持 15 天）
- 支持 DVP-S 系列左侧及右侧模块，提供用户多样化模块选择性
高功能薄型主机DVP-SV2
薄型 PLC 的最佳选择，DVP-S 系列最高级主机，为适应更复杂的应用，程序及数据寄存器容量加大
- 主机点数：24/28
- 高速脉冲输出：最高支持 4 轴 200kHz
- 支持 2 组 200kHz 硬件高速计数器与 2 组 20kHz 硬件高
- 速计数器
- 增加多种运动控制指令，以达到高速精准定位控制功能，
- 有效应用在贴标机、包装机、印刷机等设备上
- 直线 / 圆弧插补运动控制功能
- 外部输入中断提升为 16 个中断输入

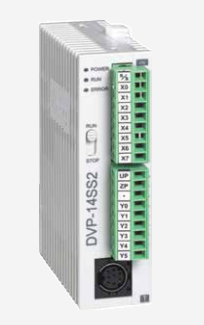

第二代标准薄型主机 DVP-SS2
经济型小型 PLC 主机，最大扩展 I/O 至 480 点
- 采用 32 位双核多任务运算处理器程序容量：8k steps / 数据寄存器：5k words
- 主机点数：12/14
- 高于同级 PLC 处理速度，LD：0.35μs，MOV：3.4μs
- 内置 RS-232 与 RS-485 通讯端口（主 / 从站），标准MODBUS ASCII/RTU 通讯协议，支持 PLC Link 功能
- 具有 PWM 指令控制 Y0 脉冲输出转 DA 输出功能，可运用只需要简易电压控制的设备上（12SS2 支持）
第二代进阶薄型主机 DVP-SA2
小型运动控制型主机
- 4 点高速脉冲输出：2 点 100kHz，2 点 10kHz
- 8 点高速脉冲输入：2 点 100kHz，6 点 10kHz，1 组 A/B 相 50kHz
- 支持双轴同动 ( 直线插补与圆弧插补 )
- 程序容量：16k steps / 数据寄存器：10k words
- 高于同级 PLC 处理速度，LD：0.35μs，MOV：3.4μs
- 内置1组RS-232与2组RS-485通讯端口 (主/从站)，兼容标准 MODBUS ASCII/RTU 通讯协议，支持 PLCLink 功能
- 不使用电池，免维护（断电后，万年历可保持 15 天）
- 支持 DVP-S 系列左侧及右侧模块，提供用户多样模块选择性
第二代模拟输入 / 输出薄型主机 DVP-SX2
内置 4AI/2DO
配合 DVP 第二代主机 PID Auto Tuning 指令，提供高效率 PID 控制功能
- 程序容量 : 16k steps / 数据寄存器 : 10k words
- 高于同级 PLC 处理速度，LD: 0.35 μs，MOV: 3.4μs
- 内置 Mini USB，RS-232 与 RS-485 通讯端口 ( 主 / 从站 )
- 兼容标准 MODBUS ASCII/RTU 通讯协议，支持 DVP PLC Link
- 万年历可在无电状况下维持 1 周以上持续计时（注：V2.0 版本以上支持）
- 支持 DVP-S 系列左侧及右侧模块，提供用户多样模块选择性
- 停电保持数据采用免电池设计
脉冲型运动控制器 DVP-PM
泛用运动控制 DVP10PM00M
2/3/4/5/6 轴直线插补运动控制
高精度 PWM 200kHz 输出，分辨率达 0.3%
8组高速捕捉 ( 修标、测频 )、比较输出、对遮没 ( 制袋应用）功能
- 24 点 I/O 主机，最大扩展 I/O 至 256 点
- 程序容量：64k steps / 数据寄存器：10k words
- 优异的 PLC 处理速度，LD：0.13μs，MOV：2.1μs
- 内置 RS-232 与 RS-485 通讯端口兼容标准 MODBUS ASCII/RTU 通讯协议

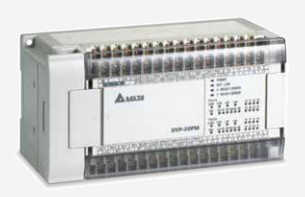

专业运动控制 DVP20PM00D/M/DT
兼容 G-code/ M-code，3 轴直线 / 圆弧 / 螺旋插补运动控制
支持电子凸轮功能 (2048 点 ) 及飞剪、追剪应用，是运动控制主机，也是扩展模块
- 16 点 I/O 主机，最大扩展 I/O 至 512 点
- 程序容量：64k steps / 数据寄存器：10k words
- 内置 RS-232 与 RS-485 通讯端口，兼容标准 MODBUS ASCII/RTU 通讯协议
4.3 寸进阶型人机界面 DOP-103WQ
- 4.3 寸 16:9 宽屏幕 65536 色 TFT
- 分辨率：480 x 272 pixels
- 支持 USB Host，可连接打印机 , U 盘 , 鼠标 , 键盘
- 支持网络
- 支持 FTP / MAIL / VNC / Web Monitor
- 支持多国语言输入法
7 寸进阶型人机界面 DOP-107WV
- 7寸 16:9 宽屏幕 65536 色 TFT
- 分辨率：800 x 480 pixels
- 支持 USB Host，可连接打印机 , U 盘 , 鼠标 , 键盘
- 支持网络
- 支持 FTP / MAIL / VNC / Web Monitor
- 支持多国语言输入法
10.1 寸进阶型人机界面 DOP-110WS
- 10.1 寸 16:9 宽屏幕 65536 色 TFT
- 分辨率：1024 x 600 pixels
- 支持 USB Host，可连接打印机 , U 盘 , 鼠标 , 键盘
- 支持 SDHC 卡
- 支持网络
- 支持 FTP / MAIL / VNC / Web Monitor
- 支持多国语言输入法
4.3吋高彩高分辨率宽屏人机界面 DOP-B03S210
- 4.3 吋 16:9 宽屏幕 65536 色 TFT
- 分辨率：480 X 272 pixels
- 一个 USB Slave Ver 2.0，一个 COM 口，支持 RS232/422/485
5.6吋高彩人机界面 DOP-B05S1
- 5.6 吋 65536 色 TFT
- 分辨率：320 x 234 pixels
- USB 快速上下载
- 支持 USB Host，可连接打印机、U 盘、鼠标、键盘
7吋高彩人机界 DOP-B07S401K/DOP-B07S411K
- 7 吋 16:9 宽屏幕 65536 色 TFT
- 分辨率：800×480 pixels
- 内置 82M Flash Rom
- 分别替代 B07S201/B07S211，开孔尺寸相同
10.4 吋高彩高分辨率人机界面
DOP-B10S511/DOP-B10E515
- 10.4 吋 4:3 标准屏 65536 色 TFT
- 分辨率：800 x 600 pixels
- 支持 SDHC 卡
- 支持网络
- USB 快速上下载
- 支持音效播放（MP3/WAV）
- 支持 USB Host，可连接打印机、U 盘、鼠标、键盘
10.1 吋高彩高分辨率宽屏人机界面
DOP-B10S411/DOP-B10S(E)615
- 10.1 吋 16：9 宽屏 65536 色 TFT
- 分辨率：800 x 480 pixels/1024 x 600 pixels
- 支持 SDHC 卡
- 支持网络
- USB 快速上下载
- 支持音效播放（MP3/WAV）
- 支持 USB Host可连接打印机、U 盘、鼠标、键盘
10.4 吋高速高分辨率人机界面 DOP-W105B
- 10.4 吋 TFT LCD 65536 色
- 分辨率：800x600 pixels
- 搭载 1GHz 高速处理器
- 支持音效输出
- 支持 USB Host，可连接打印机、U 盘、鼠标、键盘
- 支持 2 组以太网络
- 支持 SDHC 卡
- 支持影片播放
12 吋高速高分辨率人机界面 DOP-W127B
- 112 吋 TFT LCD 65536 色
- 分辨率：1024x768 pixels
- 搭载 1GHz 高速处理器
- 全铝压制金属外壳
- 2 组 COM 口，支持 RS22/RS422/RS485支持音效输出 ( 内置前置喇叭 )
- 支持 USB Host，可连接打印机、U 盘、鼠标、键盘
- 支持 2 组以太网络
- 支持 SDHC 卡
- 支持影片播放
多功能文本显示器
四行文本型 TP04G-AL-C/TP04G-AL2
- 14.1 吋 STN LCD
- 可自行定义功能键
- 内置 RS-232/RS-422/RS-485 通信端口（TP04GAL2）
- 密码保护功能
- 可自行定义开机画面
- 内置万年历
- USB 口下载程序（TP04G-BL-CU）
台达全系列智慧型温度控制器
标准功能型 DTA
- 热电偶对：K、J、T、E、N、R、S、B、L、U、TXK
- 白金测温电阻： Pt100、JPt100
- 测温电阻：Cu50
- 模拟输入：无
- 输出方式：继电器、电流、电压脉冲输出
- 控制模式：ON-OFF、PID、手动
- MODBUS 通信功能：选配
- 2 组警报输出，支持 12 种警报模式
- 尺寸：48x48、48x96、72x72、96x48、96x96（mm）
- IP66 面板防水、防尘等级
- 认证：CE、UL
进阶功能型 DTB
- 热电偶对：K、J、T、E、N、R、S、B、L、U、TXK
- 白金测温电阻： Pt100、JPt100
- 测温电阻：Cu50
- 模拟输入：0-5V、0-10V、0-20mA、4-20mA、0-50mA
- 输出方式：继电器、电流 4-20mA、电压脉冲，模拟电压 0-10V
- 控制模式：ON-OFF、PID、手动、PID 程序控制
- MODBUS 通信功能：标准
- 2 组警报输出，支持 18 种警报模式
- 尺寸：48x24、48x48、48x96、96x96（mm）
- IP66 面板防水、防尘等级
- 认证：CE、UL
模组扩展型 DTC
- 热电偶对：B、E、J、K、L、N、R、S、T、U、TXK
- 白金电阻：PT100、JPT100
- 模拟输入：0-5V、0-10V、0-20mA、4-20mA、0-50mA
- 输出方式：继电器、电流 4-20mA、电压脉冲，模拟电压 0-10V
- 控制模式：ON-OFF、PID、手动、PID 过程控制
- MODBUS 通信功能：标准
- 2 组警报输出，支持 18 种警报模式
- 认证：CE、UL
经济型 DTD
- 热电偶对：K、J、T、E、N、R、S、B、L、U、TXK
- 白金测温电阻： Pt100、JPt100、Cu50
- 测温电阻：Cu50
- 模 拟 输 入：0-70mV、0-5V、0-10V、0-20mA、4-20mA
- 输出方式：继电器、电流 4-20mA、电压脉冲模拟电压 0-10V
- 控制模式：ON-OFF、PID、手动、PID 程序控制
- MODBUS 通信功能：无
- 1 组警报输出，支持 8 种警报模式
- 尺寸：48x48、48x96、72x72（mm）
- IP66 面板防水、防尘等级
- 认证：CE
多路模组型 DTE
- 热电偶对：B、E、J、K、L、N、R、S、
- T、U、TXK（最多可支持 8 组输入）
- 白 金 电 阻：PT100、JPT100（ 最
- 多可支持 6 组输入）
- 测温电阻：Cu50、Ni120
- 模拟输入：无
- 输出方式：继电器、电流 4-20mA、
- 电压脉冲，模拟电压 0-10V
- 控制模式：ON-OFF、PID、手动、PID 过程控制
- MODBUS 通信功能：标准
- 2 组警报输出，支持 18 种警报模式
- 认证：CE、UL
新一代智能型 DTK
- 热电偶对：B、E、J、K、L、N、R、S、T、U、TXK（最多可支持 8 组输入）
- 白 金 电 阻：PT100、JPT100（ 最多可支持 6 组输入）
- 测温电阻：Cu50、Ni120
- 模拟输入：无
- 输出方式：继电器、电流 4-20mA、电压脉冲，模拟电压 0-10V
- 控制模式：ON-OFF、PID、手动、PID 过程控制
- MODBUS 通信功能：标准
- 2 组警报输出，支持 18 种警报模式
- 认证：CE、UL
计时 / 计数 / 转速器 CTA
全方位应用，一机搞定
- 混合模式下可同时执行计时计数功能
- 六位数 LCD 屏幕显示
- 最大计数器速度：10Kcps
- 输入端可选择 NPN 或 PNP 输入信号
- 提供单位转换 (Pre-scale) 功能
- 计数功能：一阶、两阶、批次、总合、双计数
多功能微型压力传感器 DPA
高速、精准测量气体压力
- 提供省能源模式
- 简易代码显示功能
- 3 组颜色显示功能
- 多种单位转换功能
- 多种输出模式设定
- 快速归零设定
- 模拟信号输出功能
- 参数复制功能
- 安全操控功能
- 反应时间设定

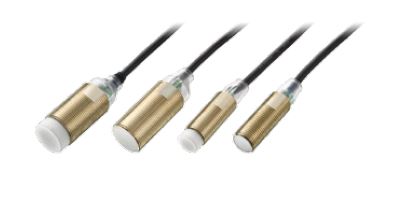

电感近接传感器
圆柱M12 埋入型/ 非埋入型
圆柱M18 埋入型/ 非埋入型
- 可检测磁性金属
- 短圆管型可达长距离的检测
- 提供精确的距离检测
- 具有快速的反应速度
- 全传感器防护等级皆为I P 6 7
- 保护电路：反极性保护、过电流保护
光电传感器
平面型：PS-F
标准型：PS-R
- 标准型提供距离和L i g h t / D a r k- O N 设定，以旋转2 4 0 度
- 平面型因体积小，可安装于各种情境下
- 外观可抗丙酮、二甲苯、汽油、柴油、酒精
- 背景抑制（BGS）反射型检测距离时不受反射物颜色的影响
- 检测距离从3 0 m m 到1 2 0 0 m m
- 输出模式： N P N 、P N P 、P u s h - P u l l
- 全传感器防护等级皆为I P 6 7
- 保护电路：反极性保护、过电流保护
工业电源
世界第一的工业电源解决方案
台达是世界上最大的交换式电源供应器、电源管理和可再生能源解决方案的主要来源供货商。可提供平板型电源，导轨型电源和开架型电源。另可满足特定的客户在几乎所有的工业应用需求 , 提供包括 ATM, POS 和许多其他工业解决方案。
